Diferentes tipos e formas de corrosão

A Corrosão pode ser definida como a deterioração, que ocorre quando um metal reage com o meio ambiente, podendo essa deterioração ocorrer devido a diferentes causas, as quais a liga de metal foi exposta, sendo que dependendo da aparência ou das formas de ataque, existe uma classificação para cada tipo de corrosão.

Corrosão uniforme


A corrosão uniforme é um tipo de corrosão que se processa aproximadamente igual em toda a superfície exposta ao meio corrosivo. Esse tipo de corrosão também é chamado por alguns de corrosão generalizada, mas esse termo não deve ser apenas usado para corrosão uniforme, pois é possível ter, também, corrosão por pite ou alveolar generalizadas, isto é, em toda a extensão da superfície corroída.
corrosao uniforme em tubo enterrado
Corrosão uniforme em tubo enterrado

Corrosão por Placas


A corrosão por placas ocorre em algumas regiões da superfície metálica e não em toda sua extensão, formando placas com escavações.

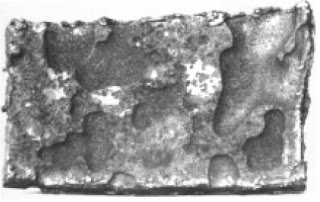

corrosao por placas em chapa de aço carbono de costado de tanque
Corrosão por placas em chapa de aço carbono de costado de tanque.

Corrosão Alveolar


A corrosão alveolar ocorre em superfícies metálicas, produzindo sulcos ou escavações, que são semelhantes a alvéolos (pequenas cavidades), apresentando como característica um fundo arredondado e uma profundidade geralmente menor que o seu diâmetro.

corrosao alveolar
Corrosão Alveolar

Corrosão Puntiforme ou por Pite


A corrosão puntiforme (conhecida como pitting corrosion) processa-se em pontos ou em pequenas áreas de uma superfície metálica, produzindo o que chamamos de “pites”, que são cavidades que apresentam o fundo em forma angulosa e profundidade geralmente maior do que o seu diâmetro.

Esse tipo de corrosão é uma das formas destrutivas e insidiosas de corrosão, causando a perfuração de equipamentos, com apenas uma pequena perda percentual de peso de toda a estrutura. Sendo essa corrosão bem difícil de ser encontrada, pois a sua pequena dimensão acaba geralmente, ficando escondida pelos produtos de corrosão.

corrosao por pite em tubo de aco inoxidável aisi 304
Corrosão por pite em tubo de aço inoxidável AISI 304
Algumas literaturas não consideram a corrosão puntiforme, por placas e alveolar como tipos de corrosões diferentes, preferindo chamar essas corrosões de “corrosão localizada”.

Corrosão intergranular


A corrosão intergranular processa-se entre os contornos dos grãos de um metal policristalino, os quais em condições normais são ligeiramente mais reativos do que o interior dos grãos. Contudo, em certas condições, os contornos de grão se tornam muito reativos, ocorrendo à corrosão entre os grãos da rede cristalina do material metálico.

corrosao intergranular ou intercristalina
Corrosão intergranular ou intercristalina
Esse tipo de corrosão pode ser provocado por impurezas nos contornos de grão, e quando se aumenta ou diminui a concentração destes elementos na região dos contornos de grão, o metal perde suas propriedades mecânicas e pode fraturar quando algum esforço mecânico é solicitado, com isso, tendo-se a Corrosão sob Tensão Fraturante (CTF) (Stress Corrosion Cracking– SCC).

Corrosão Intragranular


A corrosão intragranular ocorre nos grãos de um metal policristalino, que quando perdem suas propriedades mecânicas, podem se fraturar à menor solicitação mecânica, tendo-se também Corrosão sob Tensão Fraturante (CTF).

corrosão intragranular ou transcristalina em aco inoxidavel que foi submetido à acao de cloreto e temperatura
Corrosão intragranular ou transcristalina, em aço inoxidável que foi submetido à ação de cloreto e temperatura.

Corrosão Filiforme


A corrosão filiforme ocorre sob a forma de finos filamentos não profundos, que se propagam em diferentes direções. Esse tipo de corrosão ocorre geralmente em superfícies metálicas revestidas com tintas ou com metais, ocasionando o deslocamento do revestimento.

corrosao filiforme: filamentos em torno de um risco em uma chapa de aco carbono pintada
Corrosão filiforme: filamentos em torno de um risco em uma chapa de aço carbono pintada.
A corrosão filiforme é mais frequente em superfícies metálicas quando a umidade relativa do ar é maior que 85%, e em revestimentos mais permeáveis a penetração de oxigênio e água ou que apresentem falhas, como riscos, ou, ainda, em regiões de arestas.

Corrosão por esfoliação


A corrosão por esfoliação é um tipo de corrosão que se processa de forma paralela a superfície metálica. Esse tipo de corrosão pode ocorrer em chapas ou componentes extrudados que tiveram seus grãos alongados e achatados, criando condições para que inclusões ou segregações, presentes no material sejam transformadas, devido ao trabalho mecânico, em plaquetas alongadas.

Quando é iniciado o processo corrosivo na superfície de ligas de alumínio, com essas características, o ataque pode atingir as inclusões ou segregações alongadas e a corrosão ocorrerá através de planos paralelos à superfície metálica e, mais frequentemente, em frestas.

O produto de corrosão é volumoso, e ocasiona a separação das camadas contidas entre as regiões que sofrem a ação corrosiva e, como consequência, ocorre a desintegração do material em forma de placas paralelas à superfície.

Esse tipo de corrosão é mais comum em ligas de alumínio das séries 2.000 (Al, Cu, Mg), 5.000 (Al, Mg) e 7.000 (Al, Zn, Cu, Mg).

corrosao por esfoliacao em tubo de aco carbono
Corrosão por esfoliação em tubo de aço carbono

Corrosão grafítica


A corrosão grafítica é um tipo de corrosão que ocorre apenas no ferro fundido cinzento em temperatura ambiente, onde o ferro é convertido em produtos de corrosão, restando apenas a grafite intacta. Nesse tipo de corrosão, a área corroída fica com aspecto escuro, característico do grafite, e este pode ser facilmente retirado com uma espátula, e quando este grafite é atritado sobre um papel branco, observa-se a formação de um risco preto característico.

corrosao grafítica do ferro fundido, notando-se o aspecto escuro da area corroída
Corrosão grafítica do ferro fundido, notando-se o aspecto escuro da área corroída.

Dezincificação


A dezincificação é um tipo de corrosão que ocorre em ligas de cobre-zinco (latões), em que se observa o aparecimento de regiões com coloração avermelhada em contraste com a característica coloração amarela dos latões. Nesse tipo de corrosão, ocorre uma corrosão preferencial do zinco, e o cobre restante destaca-se com sua característica cor avermelhada.

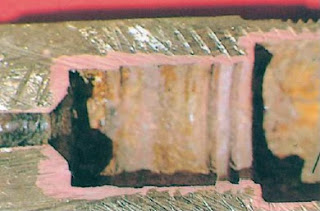

dezincificacao em parte interna de componente de latao, apresentando uma coloracao avermelhada contrastando com a amarelada do latao.
Dezincificação em parte interna de componente de latão, apresentando uma coloração avermelhada contrastando com a amarelada do latão.

Empolamento pelo hidrogênio


Nesse tipo de corrosão, o hidrogênio atômico penetra no material metálico e, como ele tem um volume atômico pequeno, ele se difunde rapidamente e em regiões com descontinuidades, como inclusões e vazios, ele se transforma em hidrogênio molecular H2 exercendo pressão e originando a formação de bolhas, daí o nome de empolamento.

chapa de aco carbono com empolamento por hidrogenio
chapa de aço carbono com empolamento por hidrogênio

Corrosão Galvânica


A corrosão galvânica ocorre quando dois metais diferentes em contato são expostos a uma solução condutora. Como existe uma diferença de potencial entre metais diferentes, esta servirá como força impulsora para a passagem de uma corrente elétrica através da solução. Daí resultará a corrosão do metal menos resistente, isto é, o metal menos resistente torna-se anódico e o mais resistente torna-se catódico.
Corrosao Galvanica
Corrosão Galvânica

Quanto maior a diferença de potencial, maior a probabilidade de corrosão galvânica. As áreas relativas dos dois metais são também importantes. Se a área do metal anódico é bem menor, comparada com a do metal catódico, a corrosão do metal anódico será bastante acelerada.

Para combater ou minimizar a corrosão galvânica, recomenda-se uma ou mais das seguintes medidas:
  • Escolher combinações de metais tão próximos quanto possível na série galvânica;
  • Evitar o efeito de área (ânodo pequeno e cátodo grande);
  • Sempre que possível isolar metais diferentes, de forma completa;
  • Aplicar revestimento com precaução;
  • Adicionar inibidores, para atenuar a agressividade do meio corrosivo;
  • Evitar juntas rosqueadas para materiais muito afastados na série galvânica;
  • Projetar componentes anódicos facilmente substituíveis ou com espessura bem maior.

Corrosão em torno do cordão de solda


Esse tipo de corrosão ocorre em torno de cordões de solda de aços inoxidáveis não-estabilizados ou com teores de carbono maiores que 0,03%.

Corrosao em tubulacao de aco inoxidavel em torno de cordao de solda
Corrosão em tubulação de aço inoxidável em torno de cordão de solda

Referências

  • http://www.ebah.com.br/content/ABAAAASVEAE/formas-corrosao-com-imagens-detalhadas (acessado em 08/06/2015 as 22:01)
  • Livro de corrosão, terceira edição, Vicente Gentil, Editora LTC (Livros Técnicos e Científicos Editora S.A), Rio de Janeiro, Brasil, 1996.
  • Apostila do Curso de formação de operadores de refinaria, Química Aplicada-Corrosão, Luiz Antonio Ferreira [et al.], Curitiba : PETROBRAS : UnicenP, 2002.
  • Apostila sobre os fundamentos da corrosão , Nestor Ferreira de Carvalho, UNISANTA, Santos, São Paulo, Brasil, 2014.
